隔离变压器型号规格,隔离变压器的接线方式有哪些

   2022-04-17 4170
核心提示:​全国有生产隔离变压器的厂家有很多,生产隔离变压器的型号规格也有所不同。当客户把他们要求的隔离变压器的规格和型号告诉我们,我们会按照客户的要求生产出满足客户所要求的隔离变压器型号规格。

隔离变压器的接线方式

全国有生产隔离变压器的厂家有很多,生产隔离变压器的型号规格也有所不同。当客户把他们要求的隔离变压器的规格和型号告诉我们,我们会按照客户的要求生产出满足客户所要求的隔离变压器型号规格。

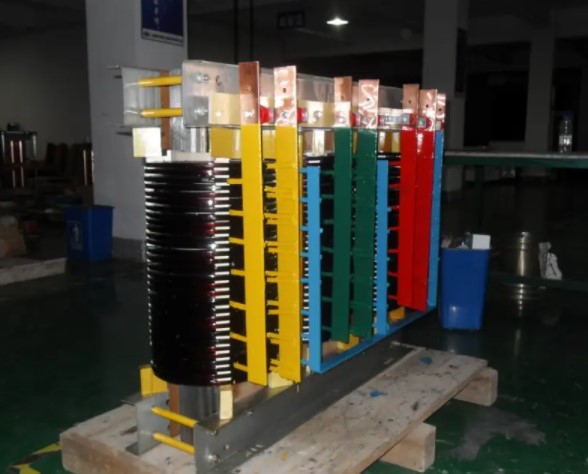

台州力威电源科技有限公司一直为客户选用优质的材料、生产高质量、高品质的单相@三相隔离变压器。SGB系列变压器是一种绕组采用环氧树脂浇注的小型高电位隔离变压器。

主要用于低压(低电位)电路与高压(高电位)电路间的小功率电源变换或脉冲信号耦合。该系列产品现有SGB-15、SGB-15J、 SGB-15K、 SGB 15X和SGB-200等型号,其适用的运行环境、安装连接方式和电压等级不尽相同。

DGC系列、SGC系列与SGB系列变压器类同,也是一种绕组采用环氧树脂浇注的隔离变压器,不同点在于DGC系列隔离变压器传输功率大,主要使用在要求输入对输出及地、输出对输入及地都需要隔离的场所,我公司产品目前已做到输入对输出及地、输出对输入及地工频耐受压150KV/MIN。

隔离变压器的接线方式有哪些

常见的隔离变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D表示为三角形接线,“Yn”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。

变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。Y(或y)为星形接线,D(或d)为三角形接线。数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。

“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。

变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。我国只采用“Y,y”和“Y,d”。

由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。n表示中性点有引出线。Yn0接线组别,UAB与uab相重合,时、分针都指在12上。“12”在新的接线组别中,就以“0”表示。
