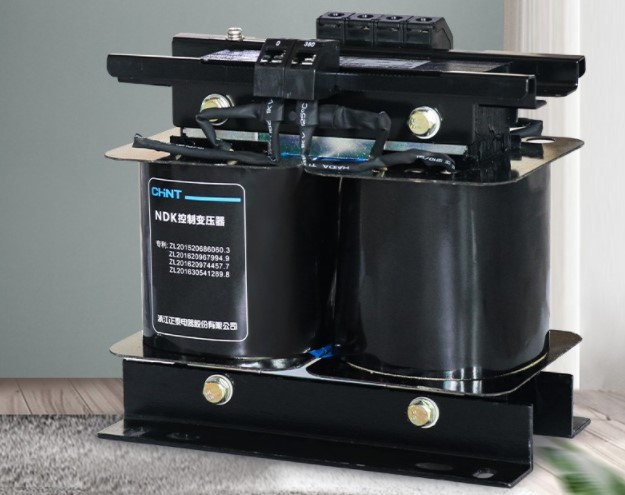

双绕组型安全隔离变压器图片
双绕组隔离变压器主要是初级线圈（输入），次级线圈（输出）。 为了输入不同的电压，输入绕组也可以用多个绕组以适应不同的输入电压。同时为了输出不同的电压也可以用多个绕组。
三个独立的绕组，通过不同的接法（如：星形、三角形），使其输入三相交流电源，其输出亦如此，这就是三相变压器。 还有初、次级公用一组线圈的自偶变压器，大体原理相同。
双绕组变压器和自耦变压器的区别之处
双绕组变压器原绕组和副绕组是分隔绕制的，每相尽管都装在同一铁芯上，但彼此之间是绝缘的。原绕组和副绕组之间只需磁的耦合，没有电的联络。
自耦变压器实习上只需一个绕组，副绕组接线是从原绕组抽头而来，因而，原绕组和副绕组之间除了有磁的联络以外，还直接有电的联络。
双绕组变压器传送电功率时，悉数是由两个绕组之间的电磁感应传送的。自耦变压器传送电功率，一有些由电磁感应传送，另一有些则是经过电路联接直接来传送的。
因而，在变压器容量相一同，自耦变压器的绕组比双绕组变压器小。自耦变压器用的硅钢片和导线数量也随变比的减小而减小，然后使铜、铁损也减小，其励磁电流也较双绕组变压器为小。
但因为自耦变压器原、副绕组的电路直连续在一同，高压侧发作电气缺点会影响到低压侧，因而，有必要选用恰当的防护办法。
